2025 年 PCB 激光鉆孔設備:技術趨勢與市場全景解析

2025-07-10 返回列表

電子制造產業的精密化浪潮正推動 PCB 激光鉆孔設備進入高速發展期。2025 年,隨著柔性電子、毫米波通信等技術的成熟,激光鉆孔設備在精度、效率與材料兼容性上的突破,正在重新定義電子制造的可能性。從市場規模到技術路線,從應用場景到選型策略,激光鉆孔設備的發展呈現出多元化趨勢。

一、技術演進:從單一加工到復合能力

1.超精密加工技術突破

針對高密度 PCB 的加工需求,激光鉆孔設備的精度已從微米級向亞微米級邁進。當前主流設備可穩定加工 25μm 的微孔,位置精度達 ±3μm,這一能力在先進封裝基板制造中至關重要。通過 “激光 + 機械” 復合加工工藝,設備先以激光預鉆孔,再通過機械修整提升孔壁光滑度,使孔壁粗糙度控制在 Ra1.6 以下,滿足 112Gbps 高速信號傳輸要求。

2.新材料加工解決方案

LCP 柔性基板:采用 355nm 紫外激光,通過控制脈沖能量(5-10μJ)實現無應力加工,避免材料褶皺,目前已在折疊屏手機 PCB 中廣泛應用。

陶瓷與金屬?gòu)?fù)合基板:通過 1064nm 紅外激光與高頻脈沖技術,實現陶瓷層與金屬層的精準分離,孔壁垂直度達 90°±1°,適用于車載雷達與工業傳感器。

厚銅箔基板:針對 3oz 以上的厚銅箔,設備采用多脈沖疊加技術,先燒蝕銅層再處理介質層,確??椎谉o(wú)銅殘留,滿足動力電池 BMS 板的大電流傳輸需求。

二、新興應用領域拓展

1.新能源與儲能設備

動力電池管理系統(BMS)的 PCB 需承受高電壓與極端溫度,激光鉆孔設備通過深孔填銅工藝(深寬比 8:1)確保孔壁導電性,使 BMS 板的使用壽命延長至 8 年,故障率下降 60%。在儲能逆變器 PCB 制造中,設備可加工直徑 0.3mm 的散熱孔,配合異形孔設計,使散熱效率提升 30%。

2.醫療電子與航空航天

醫療設備 PCB 對生物兼容性與可靠性要求極高,激光鉆孔設備可加工醫用級 FR4 基板,通過無接觸加工避免材料污染,同時支持 0.1mm 微孔的高精度成型,滿足監護儀、內窺鏡等設備的電路需求。在航空航天領域,設備為衛星通信模塊提供耐高溫(>200℃)、抗輻射的 PCB 制造方案,孔位重復精度達 ±10μm,確保在太空環境中的長期穩定運行。

3.半導體配套設備

半導體制造設備的 PCB 需支持 100GHz 以上高頻信號傳輸,激光鉆孔設備通過阻抗控制技術(公差 ±5Ω)與盲埋孔設計,減少信號反射與串?dāng)_,目前已成為光刻機、離子注入機等核心設備的標配加工方案。

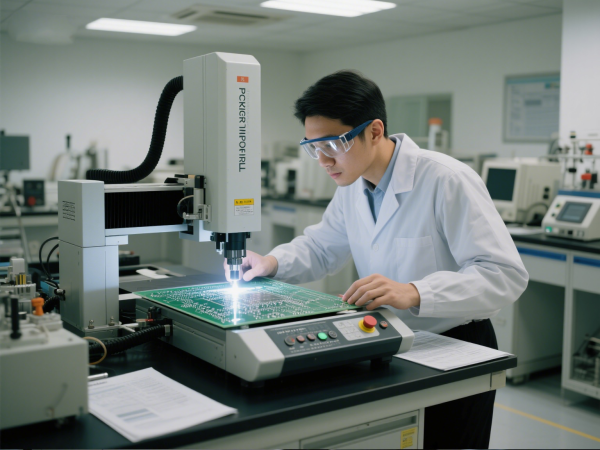

PCB激光鉆孔 (4)

三、市場格局與發展趨勢

1.全球市場分布

目前全球激光鉆孔設備市場呈現 “三足鼎立” 格局:亞洲市場以高性價比設備為主,占據中低端市場 60% 份額;歐美企業主導高端設備領域,在超精密加工設備市場占據 70% 以上份額;新興市場需求快速增長,東南亞地區 2024 年設備采購量同比增長 45%,主要用于消費電子與汽車電子 PCB 生產。

2.技術發展熱點

智能化升級:設備集成數字孿生技術,可通過虛擬仿真優化加工參數,使新產品調試時間縮短 50%AI 視覺檢測系統能實時識別孔壁缺陷,自動調整激光參數,良率提升至 99.5%。

模塊化設計:支持激光頭與控制系統的獨立升級,企業可根據產能需求逐步提升設備性能,降低初期投入成本。

跨行業適配:設備通過參數快速切換,可兼顧 PCB、FPC 與半導體封裝基板的加工需求,滿足多品類生產企業的柔性制造需求。

四、挑戰與應對策略

1.技術瓶頸突破

在加工深寬比>10:1 的微孔時,激光能量衰減導致孔壁垂直度不足,目前行業通過脈沖調制技術與階梯式鉆孔工藝,將垂直度控制在 88° 以上,良率提升至 95%。針對陶瓷等硬脆材料的加工裂紋問題,采用預熱處理與低能量多脈沖工藝,可將裂紋發生率降至 0.5% 以下。

2.成本控制方案

高端激光鉆孔設備單價普遍超過 500 萬元,中小企業可通過 “設備租賃 + 按孔計費” 模式降低門檻,或選擇模塊化設備,初期配置基礎功能,后期逐步升級至高精度加工能力。此外,設備制造商提供的 “以舊換新” 服務,可使企業升級成本降低 30%。

五、未來展望

2025-2030 年,激光鉆孔設備將向 “超精密、高效率、低能耗” 方向持續演進。預計到 2030 年,全球市場規模將突破 200 億美元,其中中國市場占比將達 35%。隨著柔性電子、6G 通信等技術的發展,設備需進一步突破 20μm 以下微孔加工與新型復合材料處理能力,這將成為行業競爭的核心焦點。

對于 PCB 企業而言,提前布局激光鉆孔技術,不僅能提升產品精度與良率,更能搶占高端電子制造的市場先機。選擇適配自身產能與技術路線的設備,將成為企業技術升級的關鍵一步。
